电缆接头内部缺陷怎么检测

您的当前位置: 首 页 >> 新闻动态 >> 行业新闻

电缆接头内部缺陷怎么检测

发布日期:2019-11-09 作者: 点击:

      在电力系统中,通常需求铺设电缆进行电能的传输或实现对用户的供电。电缆铺设好后,为了使其成为一个接连的线路,各段电缆有必要衔接为一个全体,这些衔接点就称为电缆接头。电缆线路中心部位的电缆接头称为电缆中心接头。电缆中心接头是用于各种电压等级的交联电缆或油浸电缆的中心衔接的电缆附件,主要作用是使供电线路通畅,使电缆坚持密封,并确保电缆接头处的绝缘等级,使其安全可靠地运行,起到防水、防尘和防轰动的作用。

      了确保供电的可靠性,要求电缆中心接头中的橡胶应力锥及预制橡胶绝缘件应无气泡、焦烧物及其他有害杂质,表里外表光滑,绝缘与半导电界面应结合良好,半导电屏蔽内应无有害杂质。而依据现有电缆中心接头样品显微观测成果和电缆附件厂家调研情况得知,电缆中心接头上的细小的气泡和界面凸起不可避免,因此为确保供电的可靠性,确保所采用的电缆中心接头的质量,需求有相应的检测电缆中心接头的内部缺点的办法。

        目前,检测电缆中心接头内部缺点的办法主要为带电局放测验。因为在绝缘结构中发作局部放电时,会伴随发作电脉冲、电磁辐射等信号,因此可以经过用信号接纳探头直接接纳局部放电时发作的反常信号并对反常信号进行剖析以判别内部缺点的发作方位。用带电局放测验办法判别内部缺点的发作方位的原理为:经过装置好的信号接纳探头依据所接纳的电缆中心接头局部放电时发作的反常信号的强弱来判别确定电缆中心接纳探头的内部缺点方位,而实际上反常信号往往具有较强的衰减特性。因此,依据反常信号的强弱判别内部缺点的发作方位要求信号接纳探头的装置方位间隔内部缺点的发作方位较近,以及对信号接纳探头的精度也有较高的要求,而因为内部缺点的发作方位难以预测以及现有的信号接纳探头精度有限,使得电缆中心接头内部的一些小缺点难以被检测出来,导致带电局放测验办法检测电缆中心接头内部缺点的精度不高。

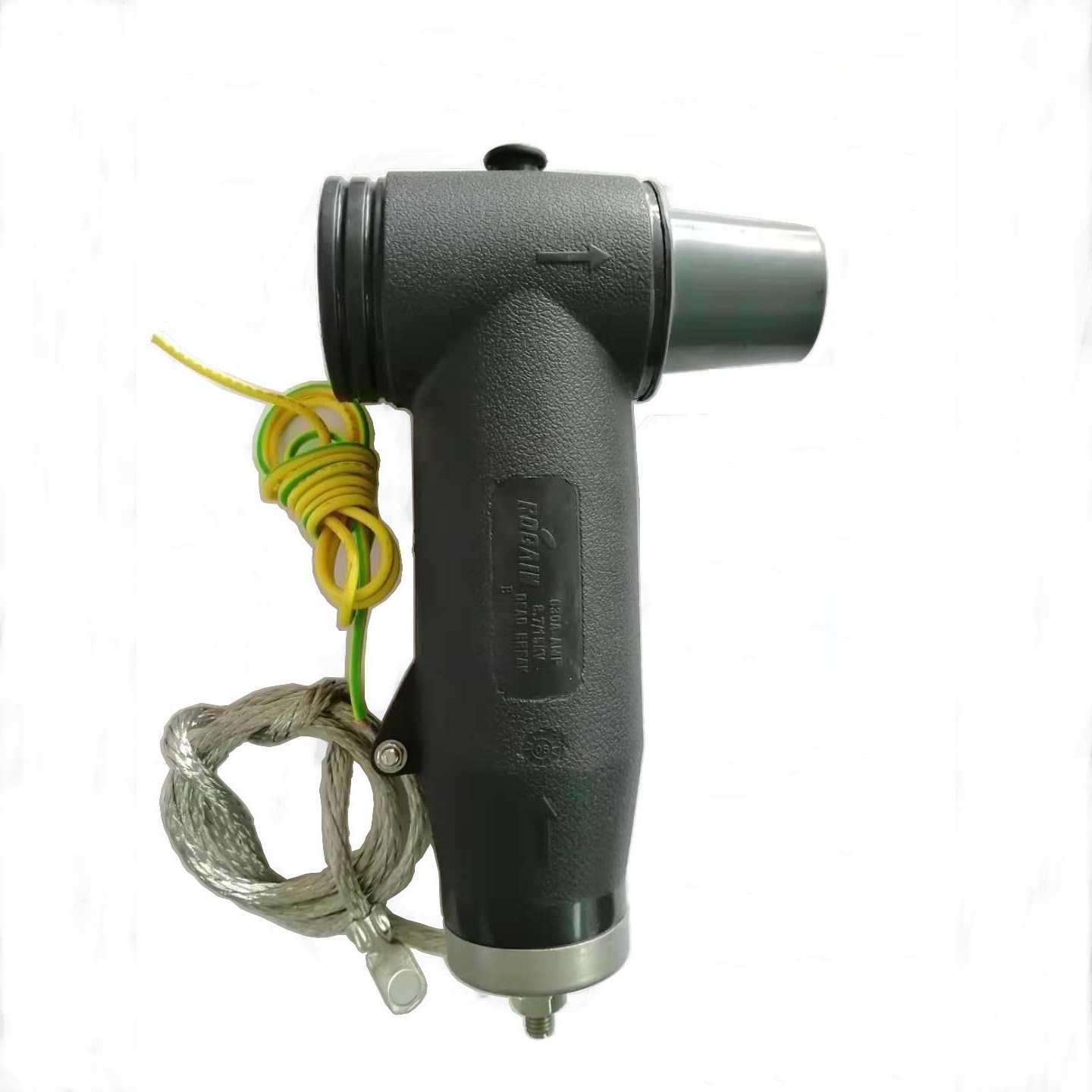

欧式后插避雷器

一种电缆接头内部缺点的新式检测办法,处理了现有技能中检测电缆中心接头内部缺点的带电局放测验办法检测精度不高,难以检测电缆中心接头内部的一些小缺点的技能问题。

        经过超声波探头在电缆接头外外表往所述电缆接头内部发射超声波信号并接纳回来的超声波反射信号,记载所述超声波信号的发射时刻和所述超声波反射信号的回来时刻;

        核算所述发射时刻与所述回来时刻的时刻差,并判别所述时刻差与预置时刻差是否共同,若是,则所述电缆接头内部无缺点,不然,所述电缆接头内部有缺点,其间,所述预置时刻差为对内部无缺点的电缆接头进行超声波发射和接纳所取得的超声波信号的发射时刻与回来时刻的时刻差。

        经过超声波探头在电缆接头外外表往所述电缆接头内部发射超声波信号并接纳回来的超声波反射信号包含:

        经过固定的超声波探头在360°旋转且水平位移中的电缆接头的外外表往所述电缆接头内部继续地发射超声波信号并接纳回来的超声波反射信号,并继续记载旋转的视点和水平位移的间隔。

        经过超声波探头在电缆接头外外表往所述电缆接头内部发射超声波信号并接纳回来的超声波反射信号包含:

        经过围绕着固定的电缆接头进行360°旋转并相对于所述电缆接头做水平位移的超声波探头在所述电缆接头外外表往所述电缆接头内部继续地发射超声波信号并接纳回来的超声波反射信号,并继续记载旋转的视点和水平位移的间隔。

从以上技能方案可以看出,本办法具有以下长处:

        本检测办法中根据超声波的传输和反射特性,经过将超声波探头紧贴于电缆接头外外表,并往电缆接头内部发射超声波信号并接纳回来的超声波反射信号,经过核算超声波探头发射超声波信号与接纳到反射回来的超声波信号之间的时刻差,可以判别电缆接头是否存在内部缺点检测。因为超声波在电缆接头中会以一定的速度进行传输,当超声波在遇到电缆接头内部的缺点的时分,会提前发射回来,构成缺点波;而当电缆接头内部无缺点的时分,超声波会一直在电缆接头中进行传输,直到传输至电缆接头与电缆主绝缘层的分界面后才反射回来,构成底波。因此,当电缆接头内部有缺点的时分,因为超声波在电缆接头内部传输的时刻较短,所接纳到的缺点波的时刻与发射时刻之间的时刻差要小于正常的接纳到底波的时刻与发射时刻之间的时刻差。故本办法中经过核算并判别超声波探头发射超声波信号与接纳到反射回来的超声波信号之间的时刻差是否与正常的预置时刻差共同,即可判别超声波探头进行勘探的电缆接头的某一具体方位的内部是否存在缺点,并且因为是根据对容易测量取得的时刻差的大小进行电缆接头内部是否存在缺点的判别,使得这样的检测办法能够精准的检测电缆中心接头内部的缺点。
