低压电缆中间接头做法图解及工艺流程

1.区掉绝缘层，不得损坏导体，三根导线长短错开，刮净导体绝缘漆膜，保证接头不存有油、水喝其他污物。

2.把接头分为数股（不小于六股）均匀分开，把两个电缆接头交叉在一起，交叉长度以两端线头与绝缘层对齐为宜。

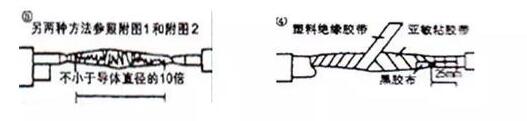

3.把各股紧合一起，从中分出一股向一端缠绕，使各股一次缠绕完毕，另一端以同样方法进行，用手钳把接头缠紧，有条件时把接头挂锡，使效果更佳。

4.先用不同塑料绝缘胶带对缠绕部分包扎两层，包扎要紧，亚敏粘胶带（黑色）包扎三层，每包扎一层用手挤压一次，保证包扎质量，zui后用塑料绝缘胶带包扎两层即可。

5.先调整好小接头，用高压自粘带包扎5层，（不得嫂鱼四层），并要包住电缆护套部分25mm以上，用塑料绝缘胶带包扎三层，两端超过前一层5mm以上，zui好用50mm宽，长度适当的自行车内胎，锉净两面，涂上胶水，在接头外面缠绕一层，起保护作用，在包扎diyi层黑胶布时，不得让铜丝头漏出或扎透胶布。

6.采用电弧焊接头或者套管冷压接头方法效果更佳。

7.中间接头两端距离外部护套50-70mm处用高压自粘带缠绕电缆，高压自粘带厚度约10-15mm，外部用青稞纸或硬质纸质（外部带塑料膜）广告卷纸成圆筒状，并在两端缠绕高压自粘带处用尼龙扎带扎进，在用壁纸刀割开一个小口，将A、B两桶冷补胶拌匀倒入中间接头中，完全充满。
8.冷却10小时后，拆除外部的圆筒。
备注：在特殊环境下（例如湿度很大的环境）可使用抵押电缆接线盒，防潮、防水效果更好。

低压电缆终端接头做法图解及工艺流程

1.根据电缆与设备连接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头型号尺寸要求，剥除外护套。
2.从芯线端头量出长度为线鼻子（套筒线鼻子或者开口线鼻子）的深度，另加5mm剥去电缆芯线绝缘，并在芯线上涂上电力复合脂，线鼻子选取要根据电缆的工作电流选取相应的线鼻子。
3.将芯线插入接线鼻子内，用压线钳子压紧接线鼻子，压接应在两道以上。
4.根据不同的相位，使用黄、绿、红、淡蓝四色塑料袋分别包缠电缆各芯线至接线鼻子的压接部位。
5.将做好终端接头的电缆，固定在预先做好的电缆头支架上，并将芯线分开。根据接线端子的型号选用螺栓，将电缆接线端子压接在设备上，注意应使螺栓由上向下或从内向外穿，平垫和弹簧垫应安装齐全。
