讲解电缆中间接头的制作安装技术

发布日期:2016-07-27 作者:admin 点击:

讲解电缆中间接头的制作安装技术



 电缆与电缆连接时要采用中间接头,统称为电缆头。个间接头 电缆和电缆连接叫必须采用专用接头盒。常用的电缆中间接头盒食用于纸绝缘电缆的钻套管型、LB型和用于交联电缆的绕包型、热收缩型、顶制型及冷收缩型等,根据所用材料接头盒有铸铁的、铝的、铜的、塑料的和环氧树脂的等,现推广使用的为环氧树脂接头盒。

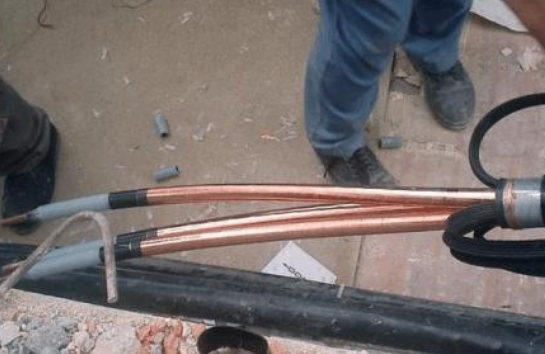

电缆中间接头


  用于1kv及以下塑料电缆的环氧树脂中间接头的安装方法如下:

  (1)确定接头的中心位旨:确定接头中心位置时,使两电缆重叠约200 nm,电缆两端留有适当的直线部分,一端能套入护套管,锯掉多余部分。

  (2)剖削电缆端头:剖削电缆的外护套、铜铠、内护套及填料。锯钢销时要用钢丝将钢铠绑住后再锯,以免锯散。

  (3)分开线芯,并在根部用三角木模撑住,然后按连接管长度的1/2加上5mm的长度,剖去每根线芯的绝缘层。

  (4)套上护套管及绝缘管:用砂纸将接头两端外护会密封部位及各线芯木端绝缘部分各打毛100 mm,擦净电缆,套上护套管,在接头长端线芯上分别套上绝缘管。

  (5)连接线芯:将线芯对应插入连接套管后进行压接连接。

  (6)恢复绝缘层:用自粘带或填充胶将连接套管的扎隙和压坑填平,并在擦净的线芯上包一层密封胶带,然后将绝缘管移至接头中心,从中间向两端加热收缩。包缠密封胶带时可涂上环氧树脂涂料。

  (7)焊上接地线;在接头两端的钢铠上焊上截面积不小于10mm平方的裸铜绞线。

  (8)热缩外护套或装上环氧树脂壳模:并拢线芯后用白布带绑紧,将外护套移到接头小间后加热收缩。若装环氧树胎克模应使线芯居于完模中间,并使线芯之间保持一定的距离,然后将环氧树脂不间断浇入模内,30 min后脱去壳模,抹净接头盒上面硅油。
